Landmeten met drone voor waterschap

In verband met ruilverkaveling, heeft het waterschap ons benaderd om een nul- en resultaat-meting uit te voeren. Middels onze data worden de situaties met elkaar vergeleken op basis van de ortho foto’s, en kunnen we inzicht geven op het grondverzet en maaihoogte.

Dronevlucht levert al jaren data aan die geschikt is voor engineering welke zijn ingewonnen middels drone gebruik. Of het nu gaat om landmeten, ortho fotografie of 3D mapping, wij leveren de informatie/data, waar je op kunt rekenen.

Landmeten met drones is big-data. Accurate gegevens welke worden opgebouwd uit miljoenen (meet)punten, elke met een eigen XYZ waarde. De nauwkeurigheid is zeker te vergelijken, en vaak zelfs beter dan huidige GPS systemen. Ons systeem werkt op basis van Trimble GPS meetapparatuur en de data is te gebruiken voor engineering en AutoCAD.

Elk project heeft een eigen doelstelling met eisen en wensen. Deze worden op voorhand besproken, zodat wij onze methodiek hierop kunnen aanpassen.

Projecten welke wij in kaart brengen zijn o.a.:

• Nulmeting versus resultaat meting (verschillen in kaart brengen)
• Volume calculatie
• Hoogte meting
• Ortho fotografie
• 3D Mapping (gebied)
• 3D Objecten

Onze drone data wordt o.a. toegepast bij:

• GWW bouw
• Infra
• Voorraad beheer
• Waterschappen/ Natuurbeheer / Gemeente / Overheid
• Civil Engineering

Dronevlucht werkt o.a. ‘in-the-cloud’. Dat wil zeggen dat wij onze data online beschikbaar en inzichtelijk kunnen maken voor onze opdrachtgevers. Dronevlucht levert o.a. de volgende GEO-gerefeerde data:

• Point cloud / GeoJSON Terrain Boundary
• OBJ
• DXF
• GEO TIFF / DSM / WGS 84 / Amersfoort – RD New
• LAZ
• JFIF / JPEG
• Reports / PDF / Excel

Hieronder enkele fragmenten van het project. Welke is opgebouwd uit: • 5-6 ha • 350 Hires images, • 29,007,142 points, • GEO TIFF (up to) 1,21 GB.

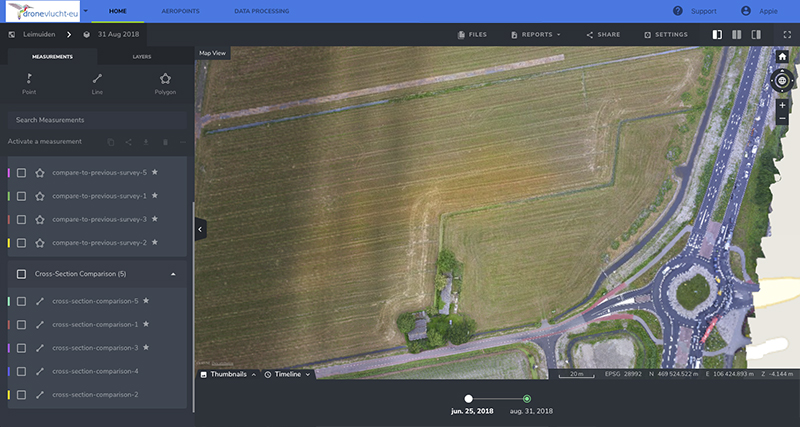

Afbeelding betreft: Nulmeting in juni 2018.

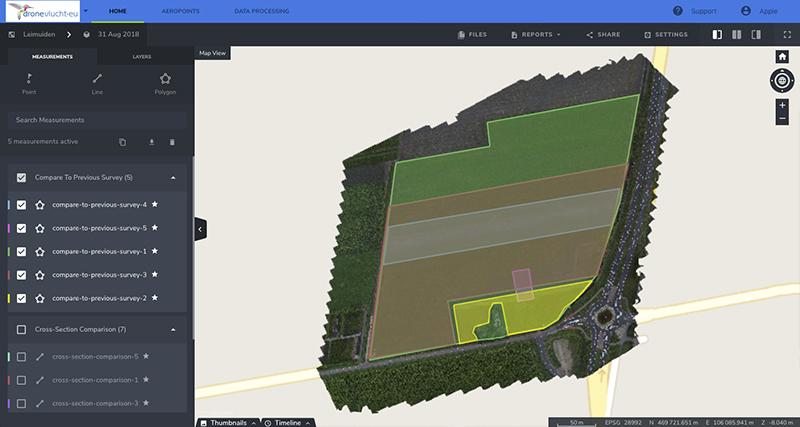

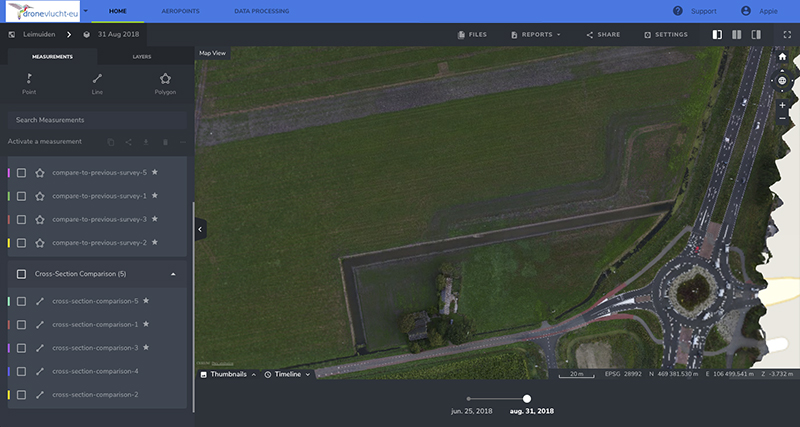

Afbeelding betreft: Resultaat meting augustus 2018.

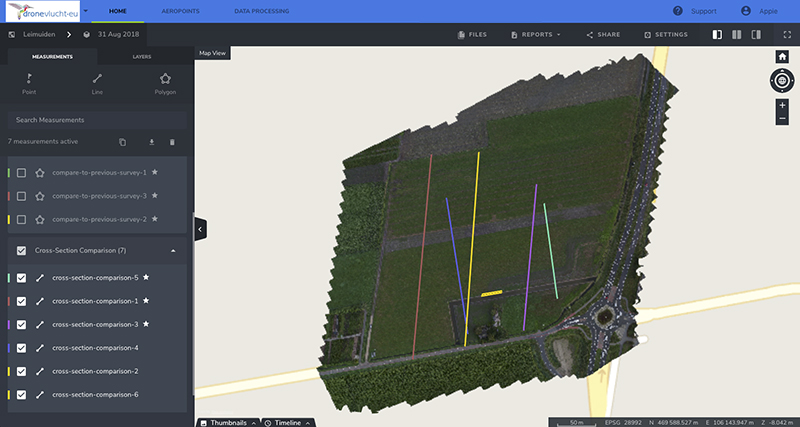

Afbeelding betreft: Cross-section op doorsnede.

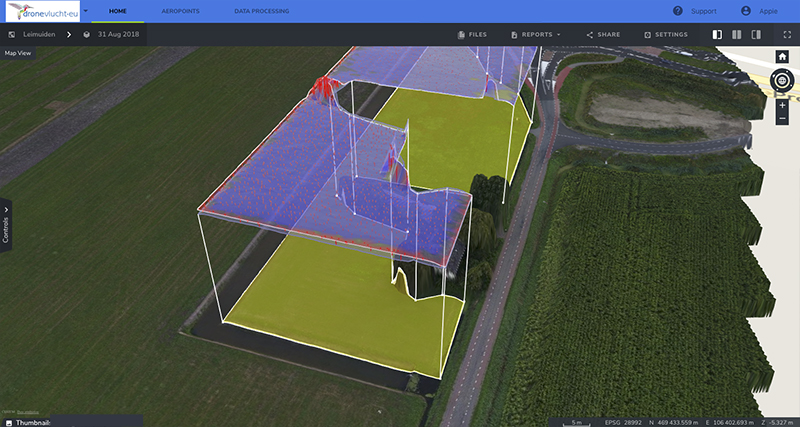

Afbeelding betreft: Cross-section op hoogte/volume.

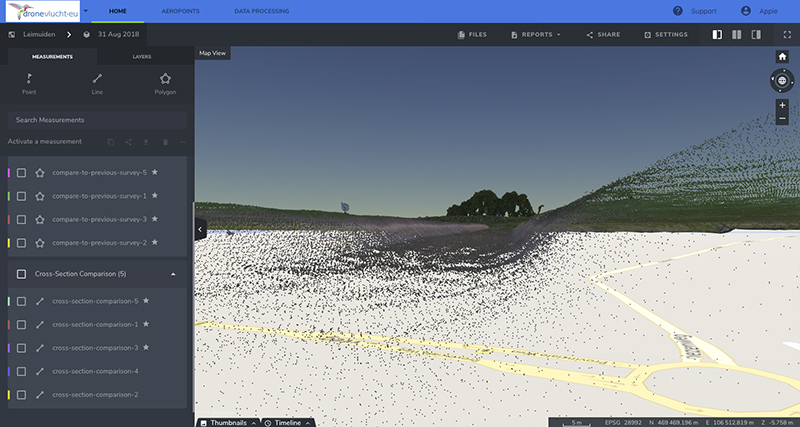

Afbeelding betreft: Beeld opbouw d.m.v. point-cloud.

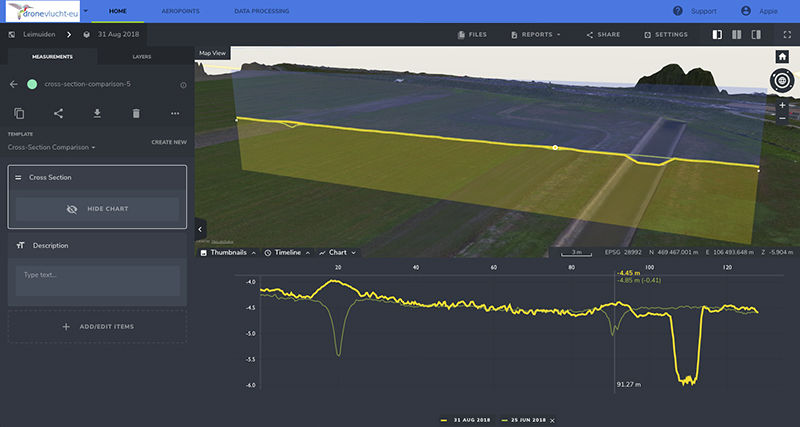

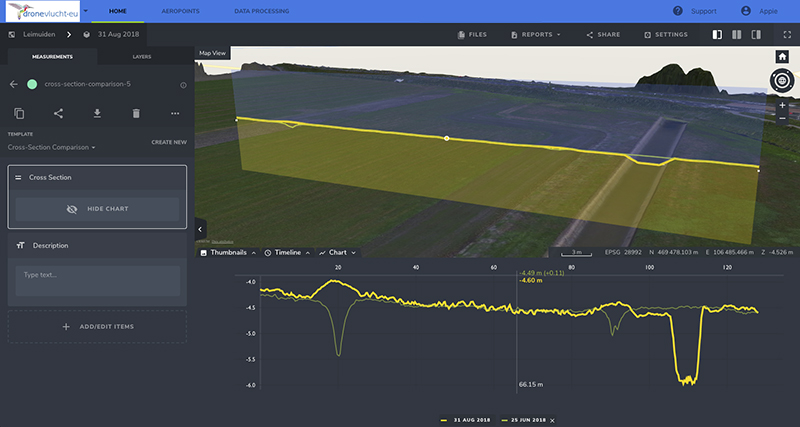

Afbeelding betreft: Doorsnede/maaiveldhoogte tussen nul- en resultaat meting. (gekozen selectie)

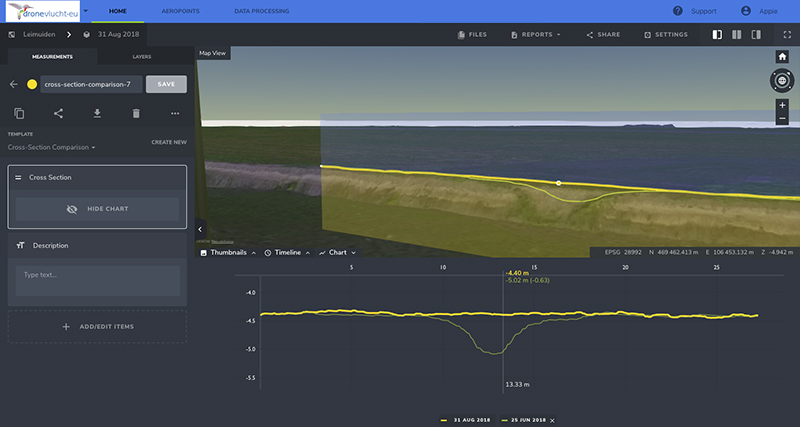

Afbeelding betreft: Doorsnede/maaiveldhoogte tussen nul- en resultaat meting. (gekozen selectie)

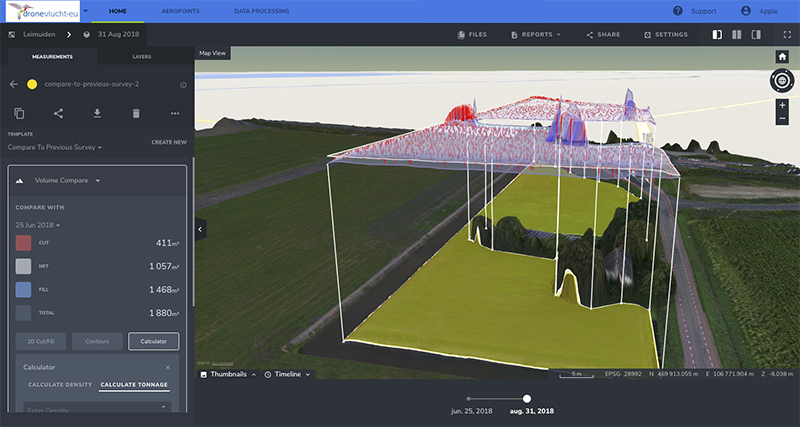

Afbeelding betreft: Volume berekening tussen nul- en resultaat meting. (gekozen selectie)

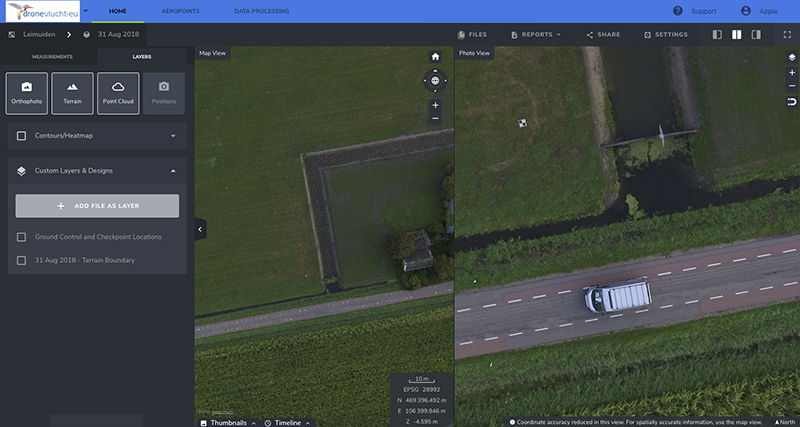

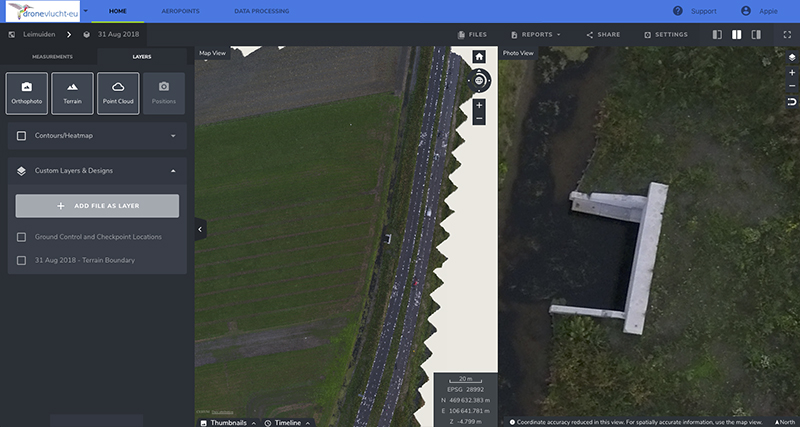

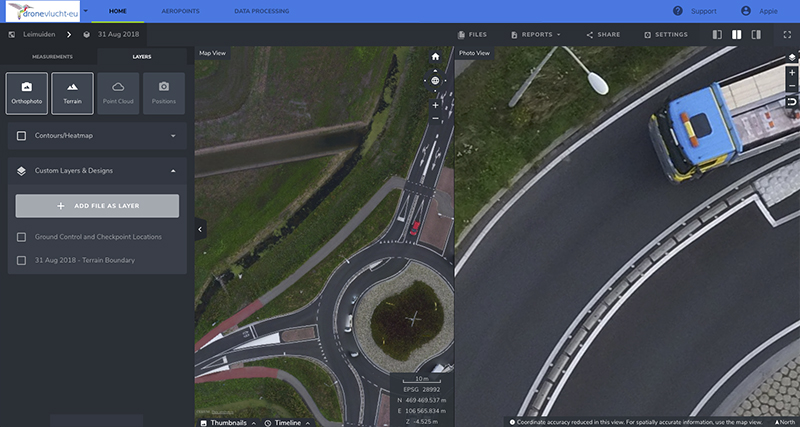

Afbeelding betreft: Links > complete ortho foto. Rechts > detail foto.
